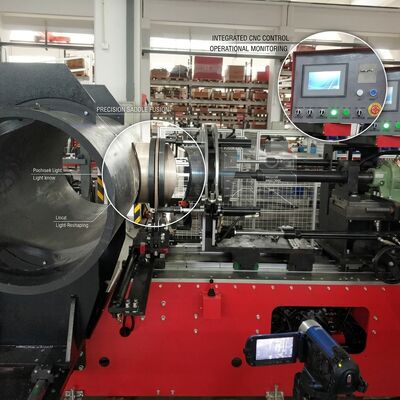

CNC 1600MM Saddle Fitting Fabrication Machine Otomatis Cabang Saddle 380V Twin Station CE

Dirancang untuk proyek infrastruktur pipa skala besar, Mesin Fabrikasi Fitting Saddle CNC 1600MM mewakili tingkat atas pembuatan sambungan cabang otomatis.Sistem CNC bertenaga 380V menangani diameter pipa utama dari 800MM hingga 1600MM, menjadikannya solusi utama untuk jaringan transmisi air utama, kepala distribusi gas berdiameter besar, dan sistem pendingin industri.

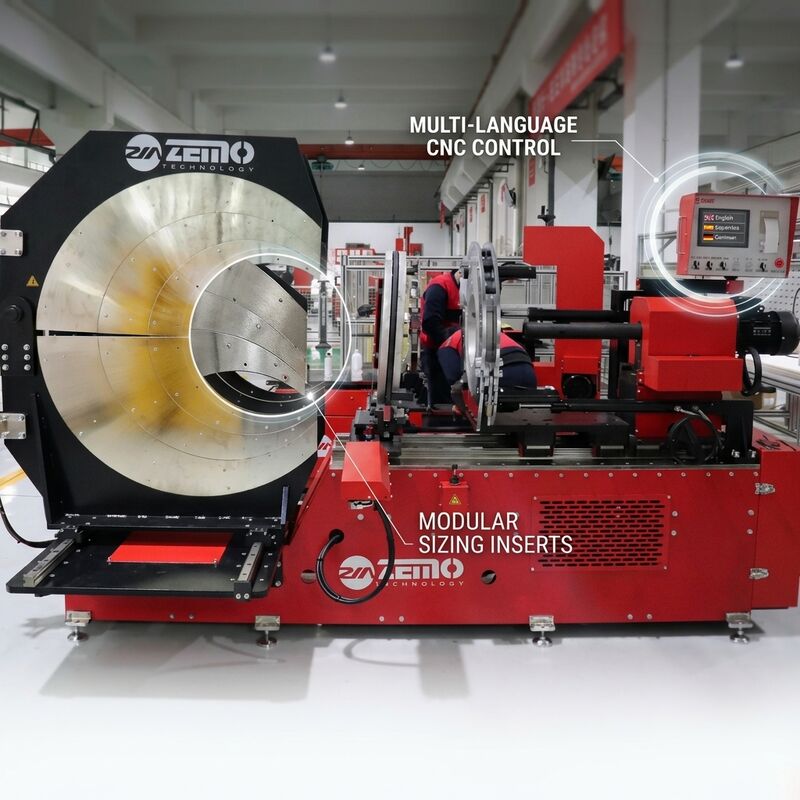

Mesin ini memanfaatkan sistem kontrol PLC kelas industri Siemens dengan layar sentuh berwarna 10 inci, menawarkan antarmuka operator multi-bahasa dan manajemen parameter fusi berbasis resep.Setiap ukuran pipa dan kombinasi bahan dapat disimpan sebagai resep pra-divalidasi, mengurangi waktu pengaturan dan menghilangkan kesalahan input parameter di seluruh perubahan shift.

Dirancang untuk lingkungan bengkel dengan output tinggi,model SHM1600-BR memiliki dua stasiun penjepit hidrolik yang memungkinkan operator untuk memuat dan melepaskan pipa di satu sisi sementara sisi lain menyelesaikan siklus fusi, secara efektif melipatgandakan kapasitas produksi harian dibandingkan dengan mesin satu stasiun.Kerangka baja las ukuran berat dengan pelat gusset diperkuat mempertahankan kekakuan struktural bahkan saat menangani pipa HDPE 1600MM dengan berat beberapa ratus kilogram.

1. Siemens PLC dengan HMI 10 inci:Sistem kontrol kelas industri dengan dukungan multi-bahasa, manajemen resep untuk 50+ kombinasi pipa / bahan, dan visualisasi proses waktu nyata dari suhu, tekanan, dan parameter waktu
2. Arsitektur Produksi Twin-Station:Stasiun penjepit dan fusi independen ganda memungkinkan alur kerja produksi yang berkelanjutan, pemuatan dan pengurangan di satu sisi sementara fusi berjalan di sisi lain, memaksimalkan throughput bengkel
3. Sertifikat CE dan ISO 21307:Kepatuhan penuh terhadap standar keselamatan dan las Eropa, didukung oleh pengujian pihak ketiga independen dan dokumentasi teknis yang komprehensif untuk pengajuan tender proyek
4. 380V High Power Hydraulic System (Sistem Hidraulik Daya Tinggi 380V):380V tiga fase daya menggerakkan unit hidrolik 3KW menghasilkan kekuatan penjepit hingga 10MPa, dengan asal Jerman Bosch Rexroth katup proporsional untuk sub-milimeter akurasi penentuan posisi
5. Sistem Pusat Saddle OtomatisPengukuran laser dan penyelarasan servo-driven secara otomatis memposisikan saddle yang dipasang pada mahkota pipa dalam toleransi 0,5 mm, menghilangkan kesalahan pengukuran manual pada pipa berdiameter besar
6. Keran penanganan pipa terintegrasi:Dua lifts listrik berkapasitas 500KG dengan kontrol gantungan manual menyederhanakan pemuatan dan posisi pipa berat 800-1600MM, mengurangi ketergantungan derek dan kelelahan operator
7. Manajemen Data Las Lanjutan:Memori onboard menyimpan 5.000 rekaman fusi dengan kemampuan ekspor melalui USB dan Ethernet untuk integrasi dengan sistem manajemen mutu proyek

SHM1600-BR dirancang untuk proyek infrastruktur berskala besar yang membutuhkan pembuatan pelana cabang bervolume tinggi pada pipa HDPE lubang besar.Aplikasi utama termasuk saluran trunk transmisi air kota, jaringan distribusi gas alam berdiameter besar, sistem sirkulasi air pembangkit listrik, saluran masuk dan keluar pabrik desalinasi, dan pipa transportasi limbah pertambangan.Arsitektur stasiun kembar membuatnya sangat cocok untuk lokakarya manufaktur khusus yang melayani beberapa situs proyek bersamaan.

Karena ukurannya dan beratnya, SHM1600-BR dikirimkan dalam kotak kayu berbingkai baja yang diperkuat dengan pegangan peredam getaran internal untuk kabinet PLC dan komponen hidrolik.Semua permukaan logam yang terbuka mengalami perawatan minyak anti korosi sebelum dikemas. Pengujian penerimaan pabrik sebelum pengiriman mencakup produksi penuh pada pipa HDPE 1600MM dengan pemasangan pelana cabang.Dukungan persiyapan di lokasi (opsional), dan dukungan teknis seumur hidup melalui diagnostik jarak jauh.
